磁翻板液位计翻片的可靠性设计

  磁翻板液位计在工业生产中有着广泛地应用,它是基于浮力和磁耦合原理实现对液位的测量的。当容器中被测液位升降时,浮筒内的磁性浮子也随之上下移动,磁翻板液位计显示面板的翻片通过浮子内永久磁钢的耦合作用发生180°翻转,液位上升时翻片由白色翻转为红色,下降时由红色翻转为白色,指示器的红白交界处为容器内液位的实际高度。磁翻板液位计的液位指示要达到准确、可靠、稳定,翻片的性能参数和制作工艺不容忽视。

磁翻板液位计翻片的可靠性设计

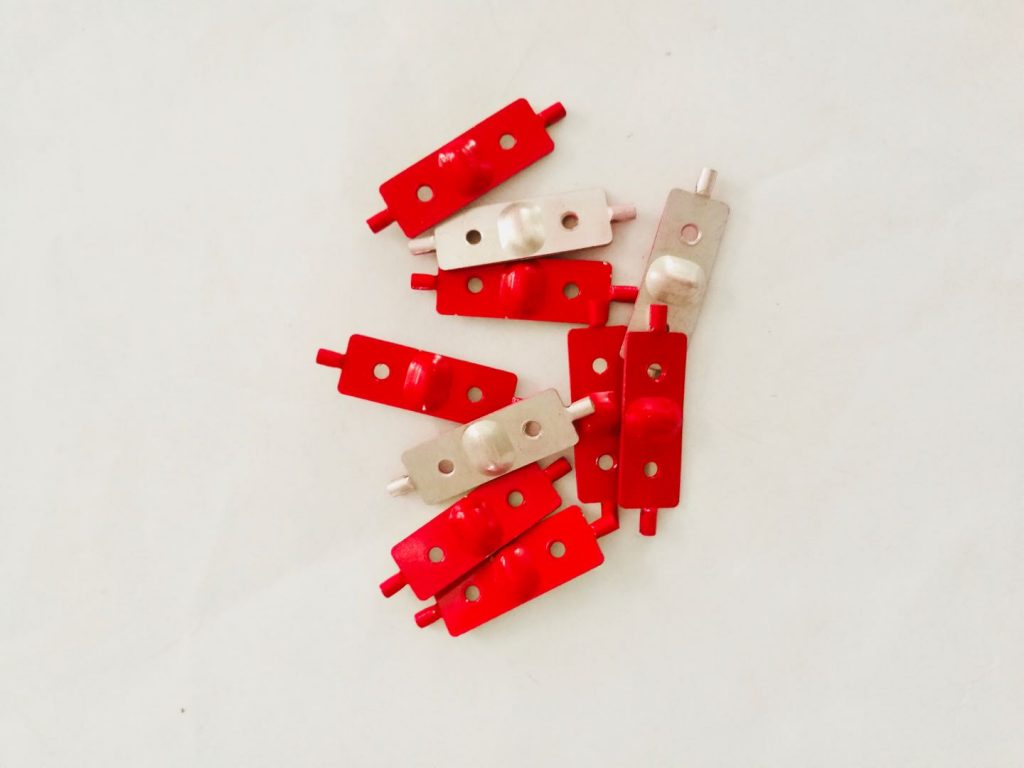

计为磁翻板液位计(铝合金翻片)

  第一、翻片内的磁钢应具有一定的磁性,翻片因磁钢之间的异性相吸,同性相斥的特性互相连在一起,这种设计使翻片即使在一定的振动环境下也能稳定工作,不会出现“花脸”现象。

  第二、翻片磁钢的磁性大小要适中。如果表磁强,则翻片间的相互作用力大,浮子内的磁钢对翻片的驱动力不够,不足使翻片发生翻转;反之,翻片间的相互作用力较小则不能进行互锁,翻片在工作中容易出现“花脸”现象,因此,翻片内磁钢的磁性大小有一定的要求,而且要保证每个翻片的表磁大小一致。

磁翻板液位计翻片的可靠性设计
计为磁翻板液位计的塑料翻片

  第三、翻片的加工制作和装配工艺要到位。翻片翻转故障是磁翻板液位计工作故障中较为突出的问题,这取决于翻片的加工制作和装配工艺是否到位。转动轴加工粗糙、表面光洁度不够、装配用力过大致使翻片变形……上述任一项疏忽都会增加翻片与导轨的摩擦,造成翻片翻转不顺畅甚至卡死不动,无法准确指示液位。

  因此,深圳计为自动化技术有限公司的研发工程师在产品研发过程中自主开发了一系列生产工艺和检测标准,克服国内外同行产品的缺陷和常见故障;并注重工艺细节,严控生产流程和质量检测,确保产品具有极高的可靠性。

磁翻板液位计翻片的可靠性设计
计为磁翻板液位计的塑料翻片
