安全栅有哪些功能和特点

  所谓安全栅,就是限制回路电能量从而实现本质安全防爆功能的回路限能关联设备。那么,安全栅都有哪些功能和特点呢?

  在介绍安全栅的功能之前,我们先来了解下安全栅的组成和结构图。

  安全栅通常由三部分组成:回路限能单元、电流隔离单元和信号处理单元。其中:

  1.回路限能单元中最核心的电路为安全栅基本限能电路。此外,辅助有用于驱动现场仪表的回路供电电路和用于仪表信号采集的检测电路。

  2.电流隔离单元包括变压器隔离组件、模频转换和频模转换电路。

  3.信号处理单元则根据各种隔离栅的功能要求实施信号处理。

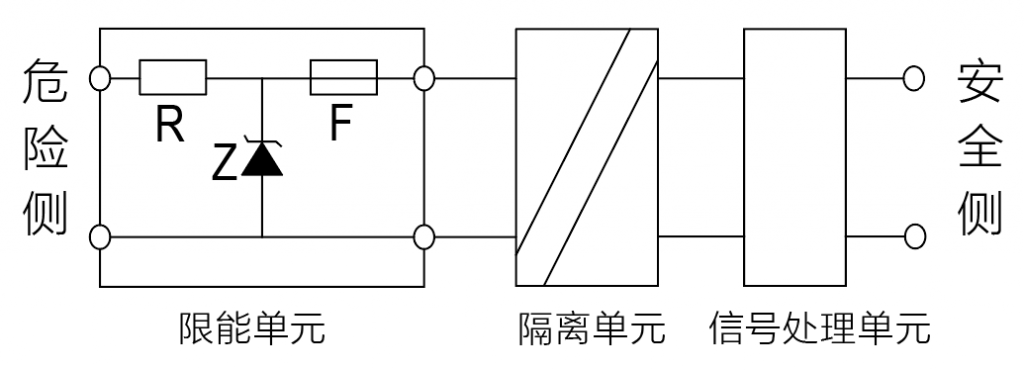

  具体结构如下图所示:

安全栅有哪些功能和特点

  概况来讲,安全栅的功能主要有回路限能、电流隔离和信号处理三个方面。

  此外,安全栅常见的结构形式分为齐纳式安全栅和隔离式安全栅。与齐纳式安全栅相比,隔离式安全栅的价格相对较高,但它也具有更多齐纳式安全栅所不具备的作用和特点。

  1.隔离栅可将危险区的现场回路与主控室安全区的控制系统有效隔离。这种隔离有三方面的作用:

  1)隔离栅无需本安接地,简化了本安防爆应用时的工程施工。

  2)大大增强了检测和控制回路的抗干扰能力。

  3)允许现场仪表接地,且现场仪表接地将不会与控制系统接地之间产生相互影响。

  2.隔离栅具有较强的信号处理功能,给现场仪表和控制系统的应用提供了更大的选择空间,从而使整个系统的配置更合理和有效。

  3.当用户同时应用DCS和ESD时,选用一进二出的隔离栅,可将两个系统有效地隔离开来,从而避免一个系统出现故障影响另一个系统。

  4.应用隔离栅可缩短开车准备时间和减少停车时间。这是因为隔离栅具有比齐纳栅强得多的自我保护能力,意外损坏的可能性较小。同时,隔离栅允许现场仪表带电检修,从而减少了停车。
