远传磁翻板液位计安装维护操作规范

  远传磁翻板液位计是由干簧管远传变送器和磁翻板液位计配套而成的一种液位测量仪表。其将现场的液位信号以4~20mA的电流形式远端传送回机房或控制室,达到远程掌握罐体的液位高度,便于实施实时控制的目的,很好地解决了储罐较高或者户外较为严寒,不便现场观察时的测量难题。为能更好地使用远传磁翻板液位计,本文将以计为远传磁翻板液位计为例,就远传磁翻板液位计的安装和日常维护的操作规范介绍如下。

远传磁翻板液位计安装维护操作规范
远传磁翻板液位计

  一、仪表安装前操作规范

  1.计为Reed-11干簧管远传变送器的分辨率你现有±5mm和±10mm两种,Flap-11系列磁翻板液位计现有标准型、经济型、内衬型和塑料型四种型号供用户选择,用户可根据测量的实际需要进行选型。

远传磁翻板液位计安装维护操作规范
计为Flap-11磁翻板液位计可与Reed-11干簧管远传变送器配套

  2.在安装计为远传磁翻板液位计前,应对仪表所要测量的介质进行再次确认,看仪表材质是否能够满足介质测量的要求。

  3.在安装仪表前,应先对远传变送器的“0”位和满刻度量程位“20mA”位进行调试。用一块磁钢置于传感器的零位处,使最下端的干簧管吸合,调整“零位”电位器,使之输出4mA电流。再将磁钢置于传感器的上限位置,最上端的干簧管吸合,调整“量程”电位器,使之输出20mA电流,反复调试几次,直至满意为止。在对仪表调试完毕后,应在“0”位的地方和满量程的地方做好标记。

  4、为避免液体局部区域的急速变化使液位测量的准确性受到影响,在选择远传磁翻板液位计的安装位置时,应注意避开或远离液体介质的进出口进行安装。

  二、仪表安装时的操作规范

  1.在安装远传磁翻板液位计时,应注意将远传变送器的零位与磁翻板液位计的零位指示保持在同一水平线上。

  2.安装远传磁翻板液位计时,应使远传变送器的磁感应面面向并紧贴磁翻板液位计浮筒的外壁安装,并使用不锈钢(禁用铁质)抱箍进行固定,同时,为避免影响仪表磁性和测量的准确性,使仪表无法正常工作,在远传磁翻板液位计的本体周围也不容许有导磁物质接近。

  3.远传变送器与显示仪表或工控机之间的连线,在安装时最好单独采用保护管敷设或用屏蔽二芯电缆敷设。

  4.接线盒进线连接完毕后,应注意检查密封是否完好,同时,防水接头应旋至朝下位置,接线盒在检修或调试完成后也应注意及时盖上,以免雨水、潮气、灰尘等的侵入,影响仪表正常工作。

  5.远传磁翻板液位计安装必须垂直,以确保浮子能够上下顺畅浮动。此外,为免受过程温度影响,导致测量不准的情况出现,远传变送器与浮筒之间还应保持一定距离。

  6.对超过一定长度的磁翻板液位计(如标准型磁翻板液位计>3米,防腐型磁翻板液位计>2米),需要在中间增加加固法兰或在耳攀作固定支撑,以使仪表更为牢固,增加磁翻板液位计的稳定性和安全性。

  7.计为Reed-11干簧管远传变送器,通过隔爆和本安双重防爆认证,在对其进行安装和接线操作时,应遵照国家防爆部门相关规定规范操作。

远传磁翻板液位计安装维护操作规范
磁开关和干簧管远传变送器通过隔爆和本安双重防爆认证

  8.带有磁开关装置的远传磁翻板液位计,在主体安装完毕后,需根据现场容器液位控制的要求,确定磁开关的实际安装位置,以达到液位控制的目的。

  三、仪表安装完毕使用时的操作规范

  1.仪表安装完毕后,对仪表进行调试应遵照以下顺序操作:

  ①先打开上部引导阀门。

  ②缓慢开启下部阀门,让介质平稳进入浮筒,观察磁性红白翻片的翻转是否正常。

  ③关闭下引导管阀门,打开排污阀,让浮筒内的液位下降。

  据此方法操作三次,仍为正常的情况下,即可投入运行。

  注意:在介质进入浮筒时,如果使介质急速冲击浮子,易引起浮子的剧烈波动,进而影响显示的准确性,所以一定要平稳进入。

  2.在使用过程中,为清除浮筒内杂质,确保浮子的顺畅运行,还应注意根据介质的特性,对远传磁翻板液位计的浮筒进行不定期清洗。

  3.在仪表使用时,如果工作温度过高,为防止温度过高损坏远传变送器,可对仪表采取隔热措施。

  由计为Reed-11干簧管远传变送器和计为Flap-11系列磁翻板液位计组合而成的计为远传磁翻板液位计,非常便于仪表观察员在监控室对户外容器的液位实现远距离实时监测和控制,正因为此,在户外和寒冷的北方,其应用更为普遍。

  由于计为Reed-11干簧管远传变送器的核心部件采用进口处理芯片和进口干簧管,外护管采用304材质,使远传变送器的抗腐蚀性与可靠性大为提高。计为Reed-11干簧管远传变送器通过隔爆和本安双重防爆认证,且具有较高的防爆等级,其隔爆等级为Ex d IIC T6 Gb,本安等级为Ex ia IIC T6 Ga。与计为Flap-11系列磁翻板液位计一样,计为Reed-11干簧管远传变送器的防护等级也高达IP66/IP67,其密封性能远超国家标准,使之能够在极其其恶劣的工况下稳定工作。

远传磁翻板液位计安装维护操作规范

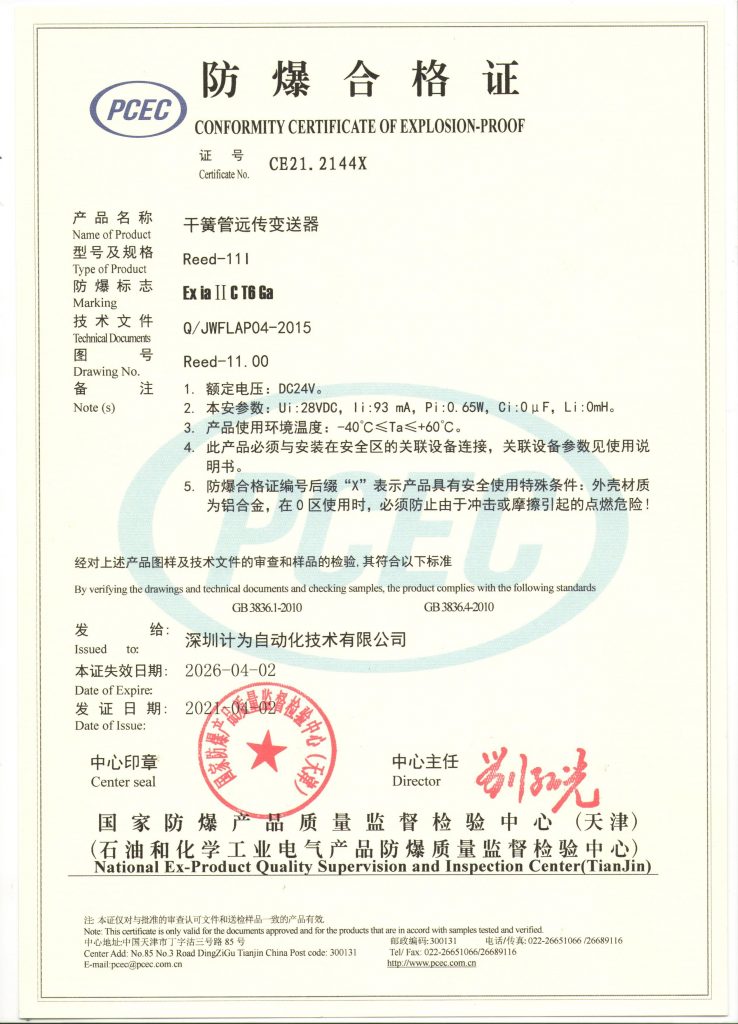

Reed-11干簧管远传变送器防爆认证证书

  目前,计为远传磁翻板液位计依靠测量范围大,且不受储罐高度限制,结构简单,安装方便,维护成本低,指示机构与被测介质完全隔离,安全性高,稳定可靠的特性,广泛用于石油、化工(化学工业)、油田、医药、食品、酒业等行业。像中国化工集团旗下一化工企业就一次性采购了200台计为Flap-11远传磁翻板液位计,用于40万吨/年新型离子膜电解技术产业化试验基地的项目,使用至今,稳定可靠的测量有力地保障了用户生产的正常运行。

  但再好的远传磁翻板液位计,也要正确规范的安装和使用,才能在保证仪表的安全稳定运行、延长使用寿命的同时,最大限度的发挥仪表的性能。所以,用户在安装使用前,一定要严格按照上述安装维护规范和使用说明书规范作业,使仪表的作用得到更大程度的发挥。
