超声波液位计在化工行业测量中的常见问题

  超声波液位计安装简单、方便,属于非接触测量,且不受液体的粘度、密度等的影响。但其精度相对不高,测试容易有盲区,不能用于测量压力容器和易挥发性介质。但使用中性能可靠,维护量小,在石油化工生产装置中应用比较广泛。尽管如此,超声波液位计在化工行业测量中仍会出现一些问题,下面就超声波液位计在化工行业测量中的常见问题介绍如下:

  一、电源电压波动引起的测量不准

  对于单探头的测量装置,同一测量探头既做发射器又做接收器,那么在发射超声波时,当探头上加了较高的激励电压,会使盲区距离加大,使测量的范围产生变化,有可能超出测量的范围;当探头上电压过低,由于测量距离较远,可能接收不到回返的信号,导致不能正常工作,或产生测量错误,这时需要调整电源电压的额定值,使探头正常工作。

超声波液位计在化工行业测量中的常见问题

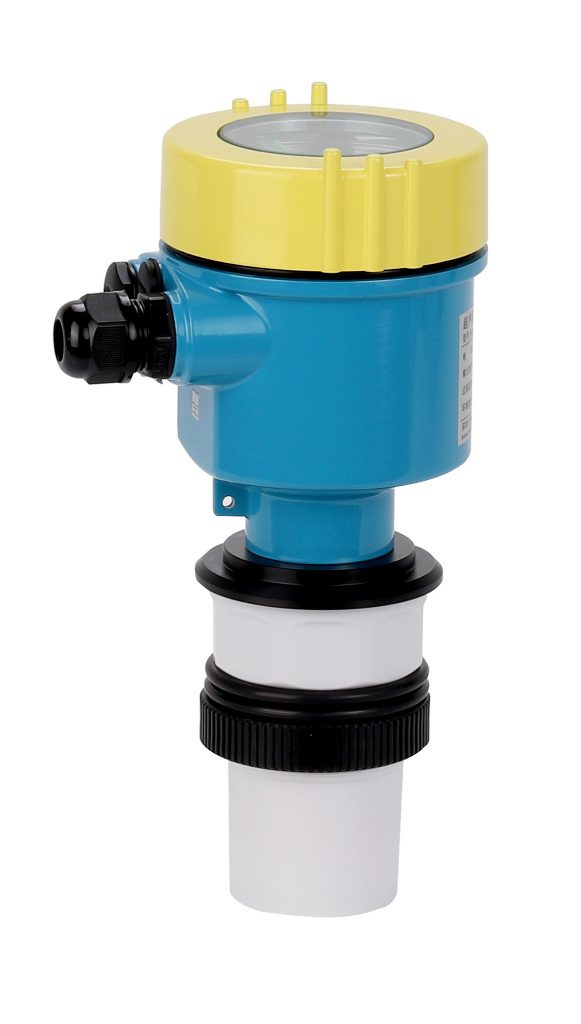

超声波液位计

  二、所选仪表的量程不合适

  由于盲区距离的存在及超声波在传播过程中会产生衰减,因此利用超声波测量液位有一定的测量范围,不是无限制的,所以应选择合适的探头及工作方式。

  三、测量传播介质引起的故障

  在测量中,传播介质中含有较大的气泡时,当超声波遇到这些气泡时会产生散射和反射,这些气泡也会吸收超声波,造成超声波的衰减,从而造成测量错误、虚假测量或者测量探头无法工作,这种现象在我国的北方地区,尤其是冬天更是常见。

超声波液位计在化工行业测量中的常见问题
防腐型超声波液位计可用于化工行业

  当这些气泡附到测量探头表面时,危害更大,一方面会影响测量探头正常工作,另一方面时间过长气泡可能会腐蚀探头表面,使测量探头无法使用,因此应及时通风和擦拭,并加装过滤装置,对测量探头加装保护罩。当气泡较小且没有附到探头表面时,也可以采用大功率的探头或双探头测量方式解决。

  四、测量液位液面引起的故障

  当被测液位液面附有其他杂质或液面很不平时,超声波遇到浅反射或波束反射到其他方向,而回到测量探头的超声波很少,超出测量探头灵敏度范围,这样测量探头测不到波束,不能正确反映,无法正常工作,这时应在测量探头的下方放置铁丝围井等方式。

  五、安装方式引起的故障

  超声波液位计是有盲区的,如同人的眼睛一样,盲区是当物体离眼睛非常近的时侯,反而看不清楚了,这一段距离就叫盲区。超声波液位汁的盲区,根据量程的不同,盲区也不同。量程小,则盲区小,量程大,则盲区大:但一般都在30~50cm之间。所以一般在安装超声波液位计的时侯,盲区一定是要考虑进去的。超声波测量探头应垂直安装到合适的位置,当安装倾斜时,测量探头发出的超声波束就会反射到其他方向,测量探头收不到超声波束,不能正常工作,所以应校正重新安装,当测量探头距液面过近或过远时,也影响测量:所以测量探头应安装到距液面合适的位置,使液面高度变化范围在测量探头的铡量范围内,液面最高应在盲区距离外。在特殊场合,会要求盲区很小,这个时侯可以考虑小盲区超声波液位计,其盲区一般只有4~6cm。但其量程很小,只有0.6m。在很多液位测量的领域,因为空间和安装条件的限制,需要盲区较小的超声波液位计。
