防腐磁翻板液位计规格尺寸等技术参数介绍

  防腐磁翻板液位计具有高温高压、耐腐蚀的特点,这使得其能够在工况极其复杂恶劣的场合下应用。目前,防腐磁翻板液位计在石油、化工场合中的应用尤为广泛。那么防腐磁翻板液位计规格尺寸等技术参数都有哪些呢?本文列表介绍如下。

防腐磁翻板液位计规格尺寸等技术参数介绍
防腐磁翻板液位计

防腐磁翻板液位计技术参数表

适用液体

密度

0.8~2g/cm³

粘度

≤0.05Pa.s

测量参数

量程

300~4500mm

精度

±5mm或±10mm

材质与规格

浮筒

304/316L内衬F4/F46,Ф57

浮子

304外衬F46

翻板指示器

全铝翻板,PA66尼龙翻板,盖板有玻璃(标配)、亚克力板可选

工作环境

过程压力

0~1.6MPa

过程温度

最大120℃

环境温度

-40℃~80℃

信号输出

开关信号

磁开关:220VAC 3A,SPDT

连续信号

干簧管远传变送器:4~20mA

过程连接

连接方式

法兰,尺寸根据客户要求

过程材质

304/316L内衬F46

端部配件

上端排气

法兰

下端排污

标配法兰,可根据要求配内衬排污阀

附加装置

保温/隔热

橡塑棉、石棉、聚酯纤维



安全认证

防护等级

IP65、IP66/IP67

防爆等级

隔爆型:Ex d IIC T6 Gb    (磁开关和干簧管远传变送器)

本安型:Ex ia IIC T6 Ga   (磁开关和干簧管远传变送器)

  计为Flap-11Px内衬型磁翻板液位计(防腐磁翻板液位计)采用独特的内衬工艺设计,使浮筒与过程连接的内衬衔接部位达到最佳匹配状态,有效地避免过程连接的法兰接口处由于衔接挤压而造成的内衬破裂而导致的介质泄漏引发的意外腐蚀损坏。产品引入创新生产工艺、全流程化生产管理和检测,确保产品具有高可靠性。

防腐磁翻板液位计规格尺寸等技术参数介绍
计为Flap-11Px内衬型磁翻板液位计(防腐磁翻板液位计)

  该防腐磁翻板液位计产品已申请1项发明专利(申请号:201710919511.7),并已获得2项授权实用新型专利(专利号:201621028672.4和201721282291.3)。计为Flap-11Px防腐磁翻板液位计广泛应用于化工、炼油、储运,水处理等行业具有较强腐蚀性液体的测量。

防腐磁翻板液位计规格尺寸等技术参数介绍
《磁翻板液位计的内衬结构》专利证书
防腐磁翻板液位计规格尺寸等技术参数介绍

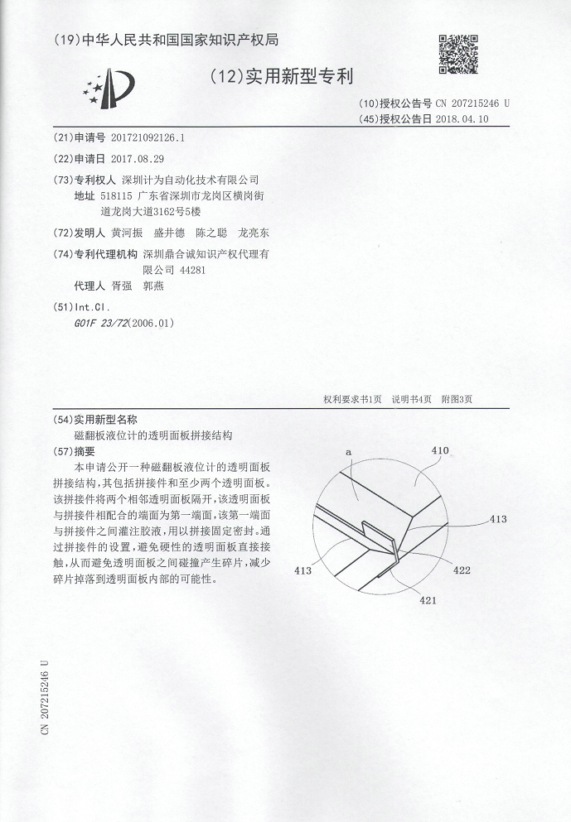

《磁翻板液位计的透明面板的拼接结构》专利证书内容
