雷达物位计应如何正确接线（附接线图）

　　雷达物位计利用雷达原理和大规模集成电路进行连续性测量，具有测距远、精度高等特点，广泛应用于石化、轻工、环保、冶金、水利、粮食等行业。雷达物位计在进行测量前必须先进行接线，而接线的正确与否直接影响到雷达物位计的正常运行。下面，就来谈谈雷达物位计应如何正确接线的问题。

　　一、雷达物位计的接线方法

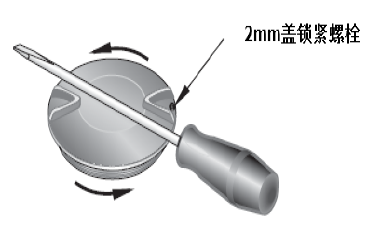

　　1．使用2mm内六角螺丝刀松开锁紧螺栓，然后用一个螺丝刀或杆旋开盖（如图1所示）；

　　2．从电缆的末端剥去大约70mm电缆线皮，然后从进线口穿进表壳；

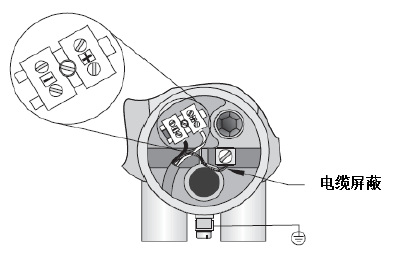

　　3．端子接线，极性已标注在了端子模块上（如图2所示）；

　　4．根据本地法规进行接地；

　　5．旋紧接头保证密封；

　　二、雷达物位计接线其他注意事项

　　1．雷达物位计的供电电压分直流和交流两种。在进行接线前，请先检查确认设备的铭牌、标签以及认证等级，同时准备好屏蔽双绞线，屏蔽双绞线的规格为：0.5mm²-2mm²。

　　2．为了符合标准仪表接线惯例或电气规范，可能需要单独的电缆和导线管。
