防腐磁翻板液位计的结构和特点

  磁翻板液位计广泛应用于石油、化工、电力、轻工等工业领域介质的液位检测。当被测液体为腐蚀性液体时,通常需要采用内衬设计的防腐磁翻板液位计(又叫内衬型磁翻板液位计),以防止被测液体腐蚀浮筒以及连接小管,从而造成生产安全事故。那么,这种防腐磁翻板液位计的结构和特点是怎样的呢?

  防腐型磁翻板液位计的结构如下图所示。

防腐磁翻板液位计的结构和特点
计为磁翻板液位计结构图

  其中:

  ①为指示器,也称做显示面板,指示器起着就地显示的作用,方便远距离观察液位的实际情况,指示器一般与浮筒捆绑在一起,方便安装。

  ②为磁浮子,磁浮子位于浮筒里面,与被测液体直接接触,防腐型磁浮子通过外衬PTFE与酸碱性被测液体接触,当被测容器中的液位升降时,磁浮子也随之升降,从而指示当前的液位。

防腐磁翻板液位计的结构和特点

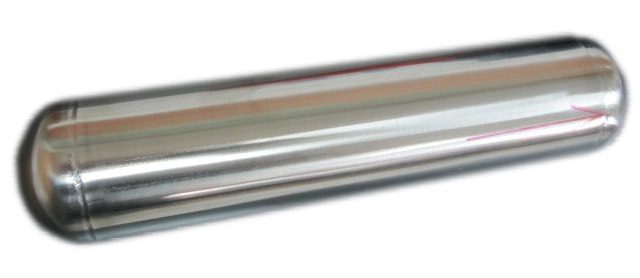

浮子

  ③为浮筒,浮筒通过过程连接与被测容器连接在一起,从而形成连通器,实现液位的测量。防腐型浮筒通过内衬PTFE实现与被测容器连通从而进行测量。

  ④为连接法兰,过程连接法兰是浮筒与被测容器之间的连接小管上的紧固件,防腐型过程连接法兰需要内衬,特别是浮筒与过程连接的内衬处理需要达到最佳匹配状态,才能有效地避免过程连接的法兰接口处由于衔接挤压而造成的内衬破裂而导致的介质泄漏引发的意外腐蚀损坏。根据不同的工况,有不同的压力和直径选择。两个连接法兰之间的距离为磁翻板液位计的测量量程。

  ⑤为排污阀,排污阀是浮筒下面的配件,当磁翻板液位计需要清洗或调试时,能够起到非常关键的作用。

  防腐型磁翻板液位计具有以下特点:

  (1)浮筒与法兰衔接处采用独特的内衬工艺,有效防止因挤压破损导致的介质泄漏所引发的意外腐蚀损坏;

防腐磁翻板液位计的结构和特点
配套远传变送器的防腐型磁翻板液位计

  (2)显示器面板加宽设计,使可视距离和可视角度大为增加,标尺刻度和数字更加醒目清晰,外形美观大气;

  (3)独特的显示面板端盖设计和玻璃封胶工艺,使整机防护等级达到IP66/IP67;

  (4)配套的磁开关和干簧管远传变送器双双通过隔爆和本安双重防爆认证;

  (5)最低可测液体密度达0.5g/cm³。
