浅谈最常见的两种防爆仪表

  防爆型仪表主要有八类,其中,隔爆型仪表和本安型仪表的普及率最为广泛,尤其在危险程度较高的工业现场中,二者的安全保护作用功不可没。

浅谈最常见的两种防爆仪表

  隔爆型仪表的功能主要是把能点燃爆炸混合物的部件封闭在仪表的外壳内,由于该仪表外壳坚固无比,因此能承受十分强大的爆炸压力,并且不会向外壳以外的环境传递具有爆炸性的气体和物质。需要注意的是,隔爆型仪表的外壳内部是具有发生爆炸的可能和潜在危险的,但是,它并不会影响到外壳以外的环境,因此,隔爆型仪表的各部件接合面,如仪表上盖的螺纹圈数、螺纹精度、材质、涂层、间隙等许多微小细节,都将成为隔爆型仪表的严格防爆标准和要求。

浅谈最常见的两种防爆仪表

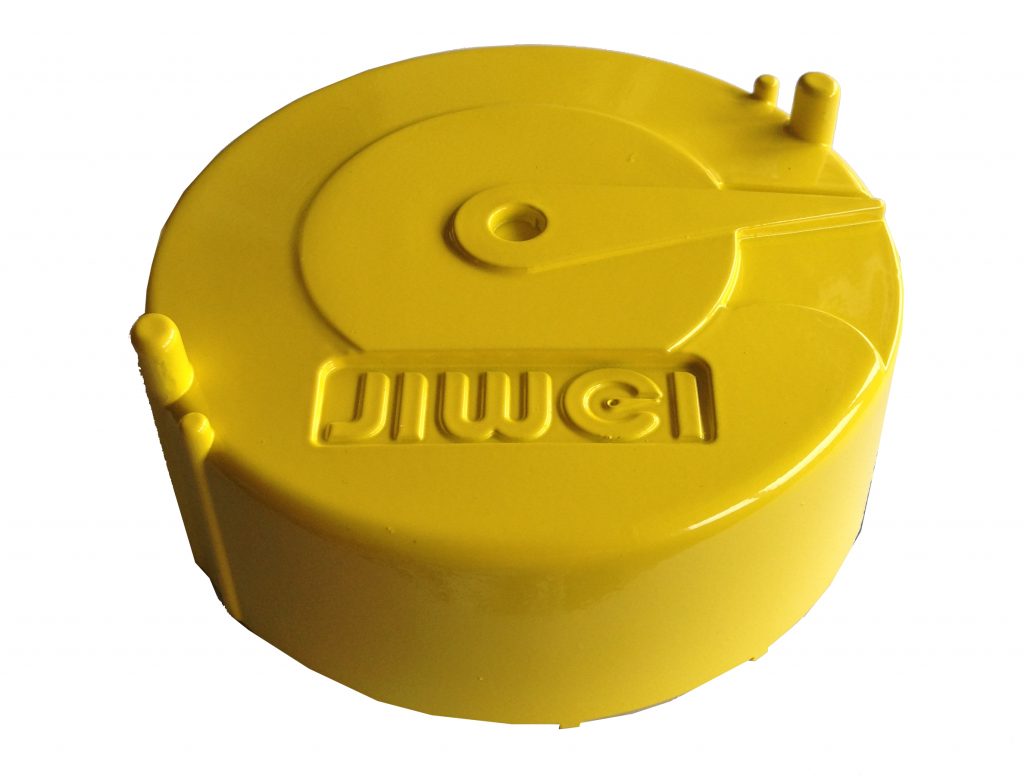

计为仪表上盖

  为了达到隔爆的最佳效果,隔爆型仪表通常具有较为笨重的外观,但是其优点是不必加置如安全栅之类的关联设备。隔爆型仪表如果使用不当是存在一定潜在风险的,如在打开仪表上盖前,必须先切断一切与仪表接通的电源,否则,万一产生电火花,便会使电路暴露在大气中,此时只要具备了爆炸三要素,爆炸随时有可能发生。

  本安型仪表又叫安全火花型仪表,它的工作原理是仪表若在正常状态下或者故障状态下,电路、系统产生的火花和达到的温度、电压都较小,因此不会引发爆炸。其主要具有以下特点:

  (1)采用新型集成电路元件等来组成仪表电路,使得仪表电路在较低的工作电压和较小的工作电流下工作;

  (2)加置安全栅设备,以此把危险场所和安全场所的电路都区分、隔离,限制安全区域传递能量至危险区域;

  (3)为了减少电路中的储能,仪表的连接电缆不得形成太大的分布电感和分布电容。

  总的来说,本安型仪表的防爆功能不是采用通风、充气、隔爆等外部措施来实现的,而是由电路本身的性质来决定的,即,仪表电路的本质就是安全的。本安型仪表的优点是能适用于一切危险场所和一切爆炸性气体以及蒸气混合物,并且可以在仪表通电的情况下直接进行维修、调整。其缺点就是必须和本安关联设备(如安全栅)同时使用,两者一起构成本安电路,共同发挥防爆功能。

  不管是隔爆型仪表,还是本安型仪表,一般都由以下5个部分构成:

  ①防爆标志EX:表示该设备为防爆电气设备;

  ②防爆结构形式:表明该设备采用何种措施进行防爆,如d为隔爆型,i为本安型;

  ③防爆设备类别。I为煤矿井下用电设备,II为工厂用电气设备;

  ④防爆气体级别一般分为A、B、C三级,说明其防爆能力的强弱,其中C为最易点燃的气体;

  ⑤温度组别—分为T1~T6六组,说明该设备的最高表面温度允许值。其中,T6为最高级,表明T6级别的防爆设备在其规定使用条件下使用时,其表面温度不会高于85℃,也就是可以安全用于点燃温度高于85℃的易燃易爆环境中。即温度组别越高,也说明设备能适应越恶劣的易燃易爆环境。
