Uson-31分体式超声波液位计

Uson-31分体式超声波液位计的探头(换能器)和主机(变送器)可分开安装。探头防护等级高达IP68,主机防护等级为IP65,且通过防爆认证。适用于实时监控远程液位情况的应用场合,具有精度高、寿命长、稳定可靠、安装维护方便等特点。

Uson-31分体式超声波液位计的换能器(探头)发出高频超声波脉冲。当遇到被测液体表面时,该声波便被反射回来,部分反射回波被换能器(探头)接收并转换成电信号。从超声波发射到被接收,其时间T与换能器(探头)至被测液位的距离S成正比。此距离值S与声速C和传输时间T之间的关系,可以用公式表示:S=C×T/2。

(1)有5米、10米、15米三种量程可供选择。
(2)通过CE和防爆认证,防爆等级达:Ex d IIC T6 Gb。
(3)带温度补偿功能,精度高,适应性强。
(4)具有RS-485通讯接口,可实时监控,方便高效。
(5)采用特殊回波处理方式,有效避免虚假回波。
(6)探头防护等级高达IP68,主机防护等级为IP65。
(7)PVDF材质传感器,可用于强腐蚀性的测量场合。
(8)适合在恶劣的气候条件下使用,换能器和变送器可分开安装。
(9)中英文菜单可任意切换,操作便捷。
(10)非接触式测量可确保运行无磨损,最大限度降低维护成本。
(11)抗强干扰,适用于恶劣工业环境。EMC设计符合IEC61000-4(GB/T17626.2)标准–EFT(群脉冲A级性能)、ESD(静电释放A级性能)和浪涌的法 规要求。

测量量程

5m、10m、15m

换能器材质

普通:ABS

防腐:PVDF

盲区

≤0.3m(5m/10m)

≤0.6m(15m)

分辨率

设定量程的±0.5%

波束角

6°(5m量程)

8°(10m量程)

10°(15m量程)

误差

≤1%

显示

LCD中英文液晶显示

按键

三按键

输入额定电压

四线制(非隔爆型):85~264V AC 50/60Hz

18~36V DC



四线制(隔爆型):85~240V AC 50/60Hz

18~36V DC

二线制:24V DC

输出形式

二线制:4~20mA

四线制:4~20mA

可选配RS-485/继电器

继电器触点容量

4A 250V AC/30V DC

环境温度

探头:-20~+80℃

主机:-20~+60℃

过程温度

探头:-20~+80℃,

主机:-20~+80℃

过程压力

常压

电缆接口

M20×1.5

变送器外壳材质

塑料ABS+铝合

连接电缆

标配10米,其他长度可定制

过程连接

螺纹

法兰

防护等级

探头:IP68

主机:IP65

防爆等级

Ex d IIC T6 Gb

适用于石油、化工、环保、冶金、矿山等危险场合液位的远程实时监控,尤其适合污水处理厂、自来水厂、敞开式储罐、河道湖泊水库等工况的连续性液位测量。

Uson-31分体式超声波液位计
主机                 标准探头              定制探头
分体式超声波液位计安装图

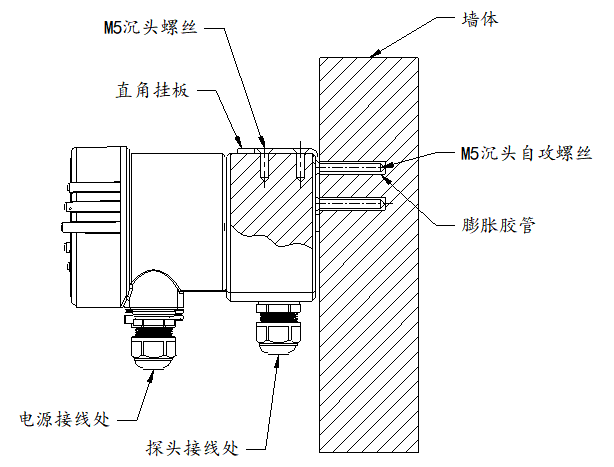

主机安装示意图
分体式超声波液位计安装图
探头-沟槽安装示意图
分体式超声波液位计安装图
探头-锥形罐安装示意图
分体式超声波液位计安装图

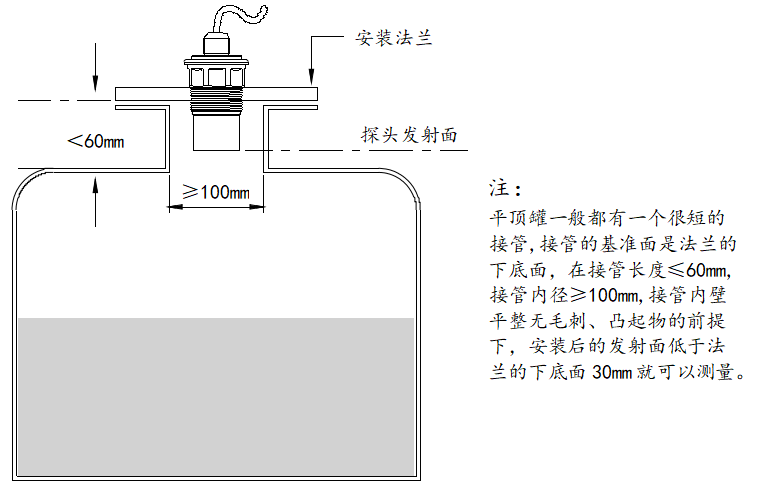

探头—平顶罐安装示意图
分体式超声波液位计安装图

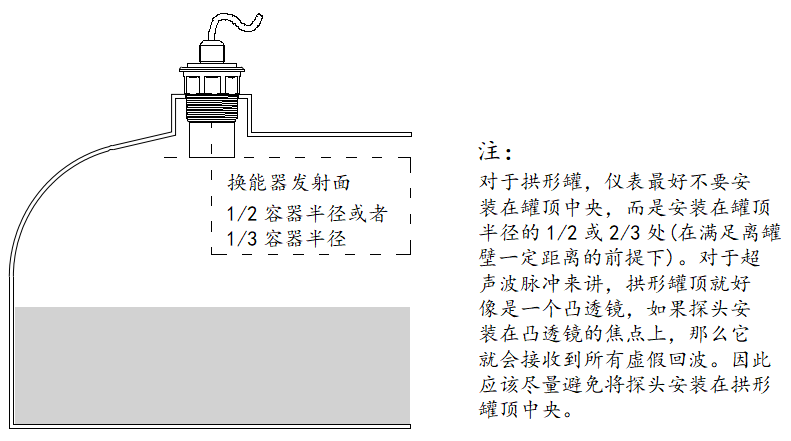

探头-拱形罐安装示意图-1
分体式超声波液位计安装图

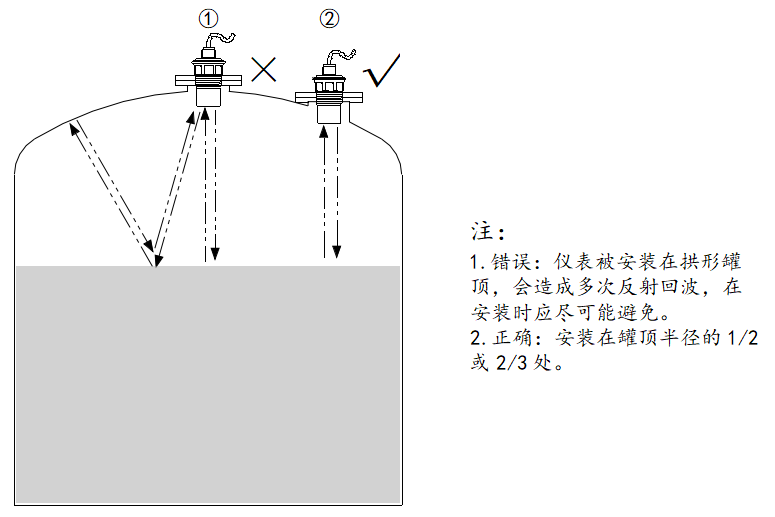

探头-拱形罐安装示意图-2
