计为磁翻板液位计用于卧式储罐的液位测量

  广西双英集团是一家致力于汽车零部件的研发和生产的集团企业。聚醚又称聚乙二醇醚,是生产过程中不可缺少的重要原料。作为一种合成油,其液体透明,具有粘性,且粘度指数远大于矿物油。该介质温度为常温,密度为1.095g/ml,性质较为稳定,略有特殊气味,在低温情况下,流动性较好。用户用来储存聚醚的储罐为罐长3米的卧式储罐,且安装空间狭小,卧罐距离地面的高度仅为8厘米,所以工况较为特殊。为确保生产的正常进行,需要对聚醚的液位情况实时掌握。但由于卧式储罐这一特殊的工况,对测量仪表的要求较高,用户一直为寻找不到合适的测量仪表所苦恼。

  经与用户沟通,针对用户的具体工况和测量需要,计为销售工程师向其推荐使用计为Flap-11磁翻板液位计。计为Flap-11磁翻板液位计基于连通器和磁性耦合原理工作,能够实现液位的实时测量和显示。与同类产品相比,具有显著特点和优势。

计为磁翻板液位计用于卧式储罐的液位测量
计为Flap-11磁翻板液位计通过SIL认证和防爆认证

  一、计为磁翻板液位计的优势

  1.密封性好。采用独特的密封设计工艺,防护等级高达IP66/IP67,能够有效防止仪表因进水进尘而造成的损坏。

  2.便于现场观察。采用加宽面板设计,可视距离高达60米,大大增加了可视距离和可视角度,刻度清晰,外形美观大气。

  3.抗震性强。精准的磁藕合系统,使仪表具有更佳的抗震性能,不容易出现翻片乱翻现象。

  4.防腐于与远程控制。可采用304/316L/内衬F4的材质,同时可与远传变送器、磁开关配套使用,实现液位自动控制和远程操控。

  5.通过SIL认证和防爆认证。与磁翻板液位计配套使用的计为远传变送器磁开关,均通过SIL认证以及隔爆和本安双重防爆认证(隔爆等级为Ex d IIC T6~T1 Gb,本安等级为Ex ia IIC T6~T1 Ga),在目前行业同类产品中,均属最高防爆级别。

计为磁翻板液位计用于卧式储罐的液位测量
计为Flap-11磁翻板液位计SIL认证证书(在国家认监委官网上可查询及下载)

  二、量身定制,为用户提供个性化解决方案

  采用传统设计工艺的磁翻板液位计较多用于立体储罐的液位测量,并不适合直接用于测量卧式储罐的液位。针对用户的卧式储罐安装位置较低,且空间受限的具体工况,计为研发工程师结合工况特点和用户需求进行了量身定制,对磁翻板液位计在结构上进行了重新设计。

计为磁翻板液位计用于卧式储罐的液位测量
计为Flap-11磁翻板液位计在卧式储罐的应用中运行良好

  我们知道,磁翻板液位计的结构一般由浮筒、面板、上下法兰等部件组成。在结构改进上,计为工程师主要做了以下工作:

  1.根据用户工况,计为工程师去除了传统磁翻板液位计中的上法兰及下排污阀,并将下端用盲板堵住。

  2.因安装位置受限,将下法兰与地面的距离控制在8cm以下。

  3.因上法兰被去除,为方便排气并避免雨水灰尘等进入浮筒,以保证液位的稳定测量,在设计时,在浮筒的上端设计弯头管。

  除此之外,在安装时,为确保磁翻板液位计更为牢固,还需搭建支架进行固定。

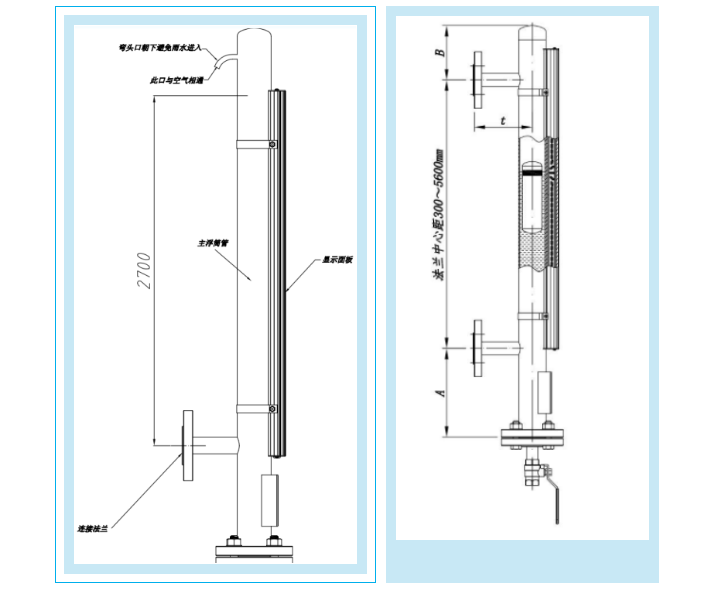

  新改动设计与常规磁翻板液位计结构图对比如下:

计为磁翻板液位计用于卧式储罐的液位测量
新改动设计与常规磁翻板液位计结构图

  经过针对性设计和改进后的计为Flap-11磁翻板液位计,非常适合用于卧式储罐的液位测量,使卧式储罐的液位测量难题得到成功解决。该用户自投入使用以来,一直运行良好,用户的生产效率得到有效提升。用户对计为自动化产品的过硬质量和人性化服务赞不绝口。事实上,计为自动化一直将提供质量可靠稳定、媲美进口产品的物位测量仪表,为用户提供针对性液位测量解决方案作为公司的经营理念。计为自动化将继续努力,用心更好地服务好每一个用户。
